l  何为电线电缆  电线电缆指用于传输电能、信息和实现电磁转换的产品

l  电线电缆的区别

电线：额定电压低、结构比较简单、规格比较小 ­
电缆：电线的反之。没有明确的界线，一般为俗称 ­
三、电线电缆的分类

按用处分三类： ­
（1）电力电线电缆——电力系统采用的电线电缆产品主要有架空裸电线、电力电缆、电力设备用电气装备电线电缆等。 ­
（2）通讯电线电缆———用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、或其他复合电缆等。 ­
（3）电磁线——用于实现电磁能转换的线缆，漆包线、丝包线。 ­
按电线电缆行业内的类别分五类： ­
（1）裸电线——纯的导体金属，无绝缘及护套层，如钢芯铝绞线、电力机车线等、接地软线。 ­
（2）电力电缆——有绝缘、铠装、护层（五芯以下，结构复杂），产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。 ­
（3）电器装备电缆——品种规格繁多，应用范围广泛，一般是用电终端的电器设备,使用电压在1kV及以下较多，耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。 ­
（4）通讯电缆——两芯的电话线到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。该类产品规格尺寸通常较小而均匀，制造精度要求高。 ­
（5）电磁线——主要用于各种电机、仪器仪表等。

四、电线电缆的结构与材料 ­

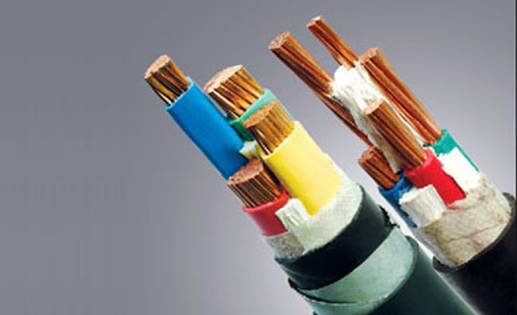

1．电缆的结构 ­
电线电缆产品绝大多数是截面（横断面）形状完全相同（忽略因制造而产生的误差）、呈长条状的产品，这是由于在系统或设备中是作为构成线路或线圈而使用的特征所决定的。所以研究分析线缆产品的结构组成，只需从其截面来观察分析。 ­
电线电缆产品的结构元件，总体上可分为导线、绝缘层、屏蔽和护层这四个主要结构组成部分以及填充元件和承拉元件等。根据产品的使用要求和应用场合，有的产品结构极为简单。 ­
2．电缆材料 ­
从某种意义上讲，电线电缆制造行业是一个材料精加工和组装的行业。一是材料用量巨大，线缆产品中的材料费用要占制造总成本的80－90％；二是所用材料的类别、品种非常多，性能要求特别高，如导体用铜，要求铜的纯度要在99.95％以上，有的产品要采用无氧高纯铜；三是材料的选用会对制造工艺、产品的性能以及使用寿命起到决定性的影响。­
线缆产品用材料按其使用部位与功能、可分为导电材料、绝缘材料、护层材料、屏蔽材料、填充材料等。但其中有些材料是几个结构件通用的。尤其是热塑性材料，如聚氯乙稀、聚乙烯等只要改变部分配方成份就可用在绝缘或护套上。

名词解释： 聚氯乙烯  简称PVC，由氯乙烯在引发剂作用下聚合而成的热塑性树脂。是氯乙烯的均聚物。 ­

                    聚 乙 烯  简称PE，是乙烯经聚合制得的一种热塑性树脂。　聚乙烯(PE)塑料一种，我们常常提的方便袋就是聚乙烯(PE).聚乙烯是结构最简单的高分子，也是应用最广泛的高分子材料。用途十分广泛，主要用来制造薄膜、容器、管道、单丝、电线电缆、日用品等，并可作为电视、雷达等的高频绝缘材料。

3．产品结构的名称与材料 ­

（1） 导线 导线是产品进行电流或电磁波信息传输功能的最基本的必不可少的主要构件。 ­主要材料：导线是导电线芯的简称，用铜、铝、铜包钢、铜包铝等导电性能优良的有色金属制成，以光导纤维作为导线。 ­­

（2）绝缘层 是包覆在导线外围四周起着电气绝缘作用的构件。即能确保传输的电流或电磁波、光波只沿着导线行进而不流向外面，导体上具有的电位（即对周围物体形成的电位差、即电压）能被隔绝，即既要保证导线的正常传输功能，又要确保外界物体和人身的安全。导线与绝缘层是构成线缆产品（裸电线类除外）必须具备的两个基本构件。

（3）屏蔽 是一种将电缆产品中的电磁场与外界的电磁场进行隔离的构件；由的线缆产品在其内部不同线对（或线组）之间也需要相互隔离。可以说屏蔽层是一种“电磁隔离屏”。高压电缆的导体屏蔽和绝缘屏蔽是为了均化电场的分布。

（4）护层 当电线电缆产品安装运行在各种不同的环境中时，必须具有对产品整体，特别是对绝缘层起保护作用的构件，这就是护层。 ­
因为要求绝缘材料具有优良的各种电绝缘性能，则必须要求材料的纯度极高、杂质含量极微；往往无法兼顾其对外界的保护能力，所以对于外界（即安装、使用场合和使用中的）各种机械力的承受或抵抗力、耐大气环境、耐化学药品或油类、对生物侵害的防止，以及减少火灾的危害等都必须由各种护层结构来承担。

（5）填充结构 很多电线电缆产品是多芯的，将这些绝缘线芯或线对成缆（或分组多次成缆）后，一是外形不圆整，二是绝缘线芯间留有很大空隙，因此必须在成缆时加入填充结构，填充结构是为了使成缆外径相对圆整以利于包带、挤护套。 ­

（6）抗拉元件 典型的结构是钢芯铝绞线、光纤光缆电缆等。总之，在近年来开发的特种细小、柔软型，同时要求多次弯、扭曲使用的产品中，抗拉元件起着主要的作用。 ­

四、家庭室内装饰用强电电线

1、家用电线的结构  家用电气线路一般采用只有一层塑料绝缘的铜芯电线，通常贯穿于塑料管或铜管中暗敷于墙体或地面之中，以免遭受外力损伤。

2、家用电线的规格分类 绝缘电线可按每根导线的股数分为单股线和多股线，我们把6平方毫米及以下单股线称为硬线，多股线称为软线。家装中一般使用多股（或单股）铜芯线，按其铜芯的截面面积，一般有1.5mm2、2.5 mm2、4 mm2、6 mm2等不同规格。1.5平方的电线一般用于灯具和开关线，电路中地线一般也用，双色线较多，以便于区分颜色。2.5平方铜芯线一般用于插座线和部分支线，4平方铜芯线用于电路主线和空调、电热水器等的专用线。6平方的铜芯电线主要用于有特定要求的大功率电气，家装中几乎不用或用量很少。

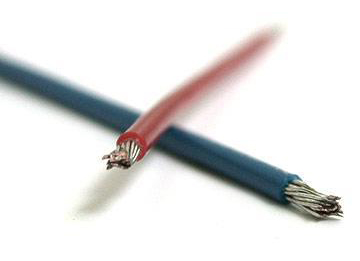

   名词：多股线（BVR）  铜芯聚氯乙烯绝缘软护套电线，铜芯由多根细铜丝组成电线结构：导体+绝缘字母B代表布电线，电压：300/500V. 字母V代表PVC聚、乙烯，也就是塑料绝缘层.字母R代表软的意思，要做到软，就是增加导体根数，减少每根线的直径.，导体为铜丝，平均每根铜丝直径小于一毫米.

  布电线  绝缘电线又称为布电线。绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。

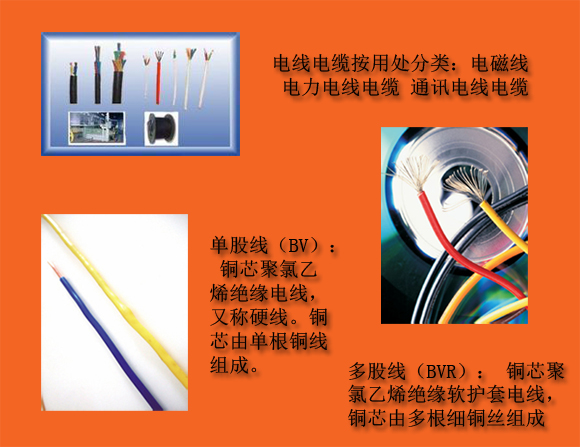

  单股线（BV）  铜芯聚氯乙烯绝缘电线。又称硬线。铜芯由单根铜线组成。

  单股线和多股线有何区别  1、线芯结构不一样，导线线芯不一样，单股线线芯由单根铜芯构成，而多股线线芯由多根细铜线绞结而成。2、相同截面的单股电线比多股软电线结构简单，成本低，价格便宜。3、由于电流的趋肤效应，相同截面的多股电线导电能力比单股电线导电强。 4、多股或者软布电线比单股电线容易穿电线管。

3、电线的载流量  电缆载流量是指一条电缆线路在输送电能时所通过的电流量,在热稳定条件下,当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5mm2铜导线安全载流量的推荐值2.5×8A/mm2=20A、4mm2铜导线安全载流量的推荐值4×8A/mm2=32A。计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I/（5~8）>=0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）

名词：电压（U）电压是指电路中两点A、B之间的电位差(简称为电压)，其大小等于单位正电荷因受电场力作用从A点移动到B点所作的功，电压的方向规定为从高电位指向低电位的方向。电压用符号U表示，单位是伏特（V），简称伏，用符号V表示。U=IR

电流（I） 单位时间内通过导体横截面的电荷量，叫电流，用符号I表示单位是安，字母“A"来表示。电流=电压/电阻I＝U/R

电阻（R） 电阻是衡量导体对电流阻碍作用的物理量。导体的电阻大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种特性。　导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω。电阻=电压/电流 R=U/I

      功率（W）电流在单位时间内做的功叫做电功率。是用来表示消耗电能的快慢的物理量，用P表示，它的单位是瓦特（Watt），简称瓦，符号是W。功率=电压*电流*时间  　

4、如何辨别电线的质量

家装离不开电线，尤其是旧房，电线虽小缺“责任”重大。好多火灾是由于电线线路老化，配置不合理，或者使用电线质量低劣造成的。因此，在购买电线时一定要擦亮双眼，仔细鉴别，防患于未然。具体方法如下：

通过观察的方法
1）产品和合格证上标识：合格证上一般应有产品型号、规格、电压、长度、厂名、地址、联系电话、生产日期（或产品编号）和３Ｃ认证号(或生产许可证编号)等，假冒伪劣电线往往是“三无产品”，但上面却也有模棱两可的产地等标识，如中国制造、中国某省或某市制造等，这实际等于未标产地，联系电话往往也打不通，有些厂不按合格证上的明示标准来标注产品型号、规格、电压，往往产品无法进行检验判定，只能按标志不合格进行判定；认证标志标注不规范，有些产品在包装或合格证上标明产品通过了质量管理体系认证。而质量管理体系认证是针对企业的，而非是针对产品，还有一些非国家标准的型号、规格在合格证标注了国家标准、3C认证和工业产品生产许可证标志，企业的这种标注显然违反了国家相关法律法规的规定。
2）产品材料的材质：铜芯颜色光亮、光彩柔和、黄中偏红,表明所用的铜材质量较好,而黄中发白、发黑则是低质铜材的反映；绝缘体应有弹性，不易开裂，差的电线，绝缘体容易撕裂和刮伤

3）产品的结构尺寸：导体应在电线中央，偏芯度不应明显能看出，表面光泽发亮、外径均匀、无颗粒、无黑焦物、无疙瘩和竹节变形，绝缘体附着力好、有弹性。相反，则电线制造质量不好。

4）看外表，产品外观光滑圆整，色泽均匀。产品符合国家标准要求的电线电缆企业，为了提高产品质量，保证产品符合国家标准要求，在原材料选购、生产设备、生产工艺等方面严格把关。所以，生产的电线电缆产品外观符合标准要求：光滑圆整，色泽均匀。而假冒劣质产品的外观粗糙无光泽。而对于橡皮绝缘软电缆，要求外观圆整，护套、绝缘、导体紧密不易剥离。而假冒劣质产品外观粗糙、椭圆度大，护套绝缘强度低，用手就可以撕掉。

5）产品的品牌和包装：看包装，一些大、中型企业生产的产品比较注重产品的包装；知名品牌企业生产的产品，这些企业对产品质量较重视，质量控制能力强，整体质量水平较高。
2、通过手感的方法
1）可取一根电线头用手反复弯曲，凡是手感柔软、抗疲劳强度好、塑料或橡胶手感弹性大且电线绝缘体上无龟裂的就是优等品。电线外层塑料皮应色泽鲜亮、质地细密，用打火机点燃应无明火。
2）优良品质的电线电缆，用鼻子闻是无味或仅有极轻微的不刺鼻的味道，劣质的因为在低档料和回料中加入太多的辅剂味道刺鼻难闻。
3）用手拉导体能够轻易拉出，对绝缘和护套强烈弯折颜色变白，说明塑料的质量很差；绝缘是很难用指甲剥离的，轻易能够剥离说明塑料的等级低下。
3、通过便携式测量工具测量的方法
1）通过尺寸测量：尺寸测量包括测量电线电缆的外径、导体外径、护套、绝缘、铜带、钢带等电线电缆的组成的尺寸可以初步判断电线电缆的质量，有没有偷工减料；尺寸测量检查关键要熟悉电线电缆标准规定的尺寸和结构组成，测量工具一般为游标卡尺和千分尺。
2）通过称重：称重量.质量好的电线.一般都在规定的重量范围内.如常用的截面积为1.5 mm2的塑料绝缘单股铜芯线.每100 m重量为1.8-1.9 kg,2.5 mm2的塑料绝缘单股铜芯线.每100 m重量为2.8-3.0 kg,4.0 mm2的塑料绝缘单股铜芯线.每100 m重量为4.1-4.2 kg等.质量差的电线重量不足.要么长度不够.要么电线铜芯较细；称重工具一般为台秤。
3）通过导体电阻测量：对于劣质导体鉴别的最好方法是采测量导体电阻，测量工具可以采用简易电桥，测量时可以对成圈或成盘产品进行测量后按米数换算。
